行业资讯
南钢开发新能源汽车超高强长寿命特殊钢
- 作者：
- 来源：
- 发布时间：2026-07-03 10:53:48
- 访问量：3
南钢开发新能源汽车超高强长寿命特殊钢
- 作者：
- 来源：
- 发布时间：2026-07-03 10:53:48
- 访问量：3
随着新能源汽车向“高转速、低噪音、轻量化”深度发展，其电驱系统转速较传统燃油车提升了3至10倍，瞬时扭矩激增3倍以上，整车自重也因电池配置增加了10%到30%。这种极端的服役环境，要求悬架弹簧、高强度螺栓、轮胎帘线等关键基础零件在减小截面实现轻量化的同时，必须承受更大瞬时载荷与更高频次的交变冲击。然而，“强度越高，疲劳破坏与延迟断裂越显著”的行业科学悖论，长期制约着高强度与长寿命的兼得，这也是新能源汽车关键零件用钢的核心技术矛盾。
为了攻克这一共性技术瓶颈，南京钢铁（南钢）联合上海大学、南京工程学院及用户单位展开深度攻关。项目团队创新构建了“高纯净-均匀化-细晶化-氢陷阱”四维协同技术路线，成功开发出系列超高强长寿命特殊钢，产品指标达到国际领先水平，为新能源汽车核心零件的自主可控提供了坚实保障。
高强度螺栓主要服役于紧固连接工况。在向1500MPa级及以上高强化方向发展过程中，环境中的可扩散氢在应力耦合作用下极易引发环境脆化失效，即氢致延迟断裂，这是制约超高强度紧固件应用的首要瓶颈。

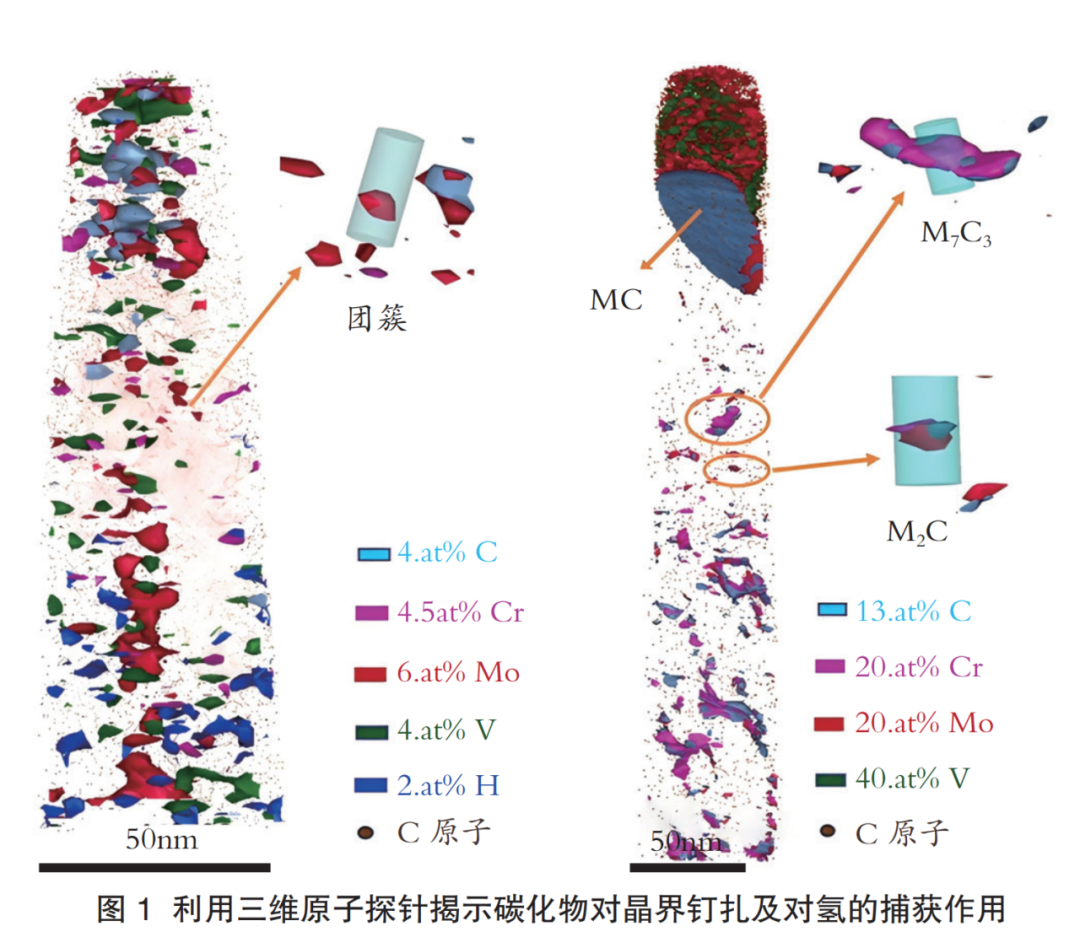

为了打破这一僵局，南钢采用Cr、Mo、V、Nb多元多形态合金化设计，并结合创新的“析出相预处理”热处理工艺，在钢中弥散析出稳定的纳米级碳化物。这些纳米碳化物作为高效的“氢陷阱”能够牢牢捕获可扩散氢。再配合细晶化和晶界净化技术，显著降低了氢在晶界处的富集度，从根源上抑制了氢致开裂，实现了超高强度与抗氢致延迟断裂性能的同步提升。

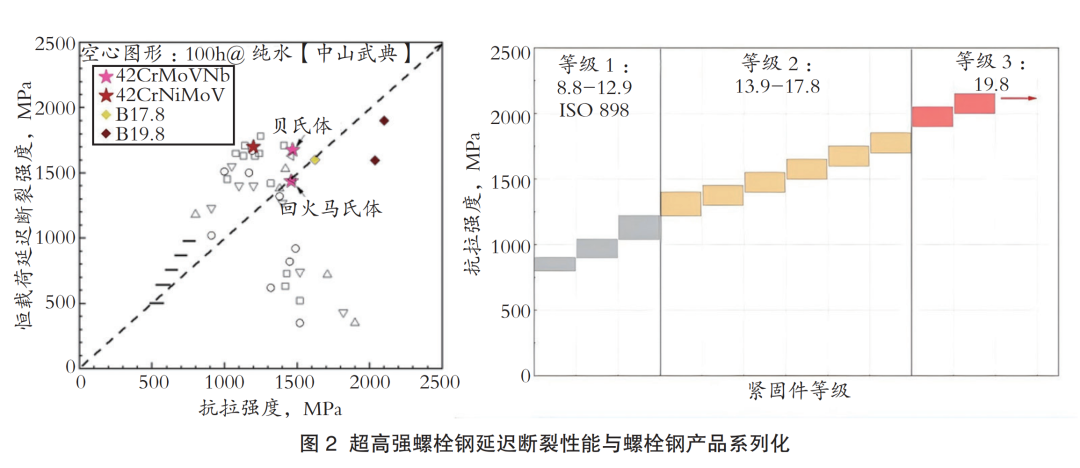

核心成果指标：研发出的15.9级螺栓钢晶粒度达到10级以上，延迟断裂强度比≥0.60。以此为基础，南钢成功形成了覆盖8.8-19.8级的全系列高强、超高强螺栓钢技术体系，全面覆盖新能源汽车的高强紧固件应用场景。

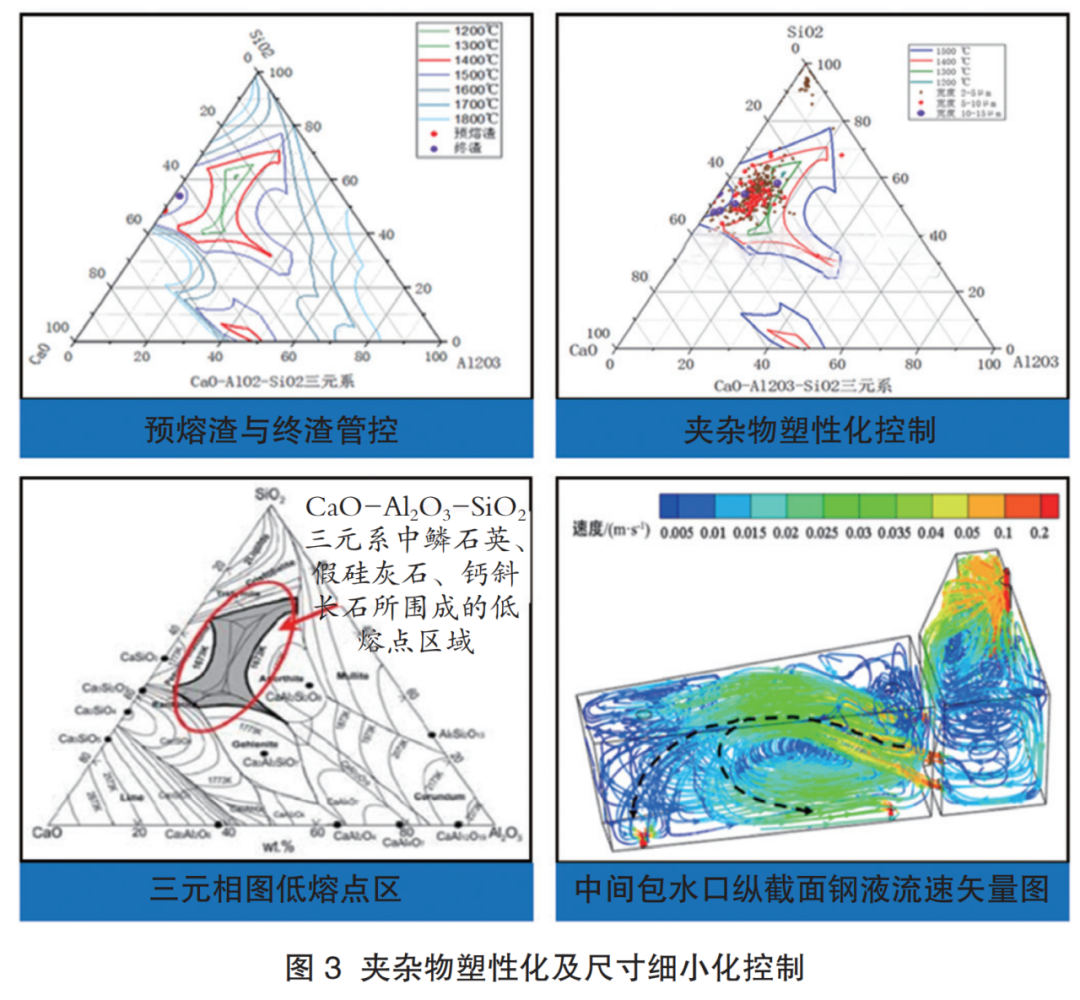

对此，南钢从渣系优化、专用耐材和流场调控三方面协同攻关，实现了夹杂物的塑性化与细小化控制。得益于“高纯净、均匀化、细晶化”的深度协同，项目不仅确保了钢质的高度纯净，更利用均匀的马氏体组织彻底消除了疲劳裂纹源，并同步降低了氢致脆性敏感性，实现了高强度与高周疲劳寿命的完美融合。
核心成果指标：该2200MPa级弹簧钢的夹杂物尺寸被严格控制在10μm以内，高周疲劳寿命超过10^7次（一千万次），完美满足了新能源汽车底盘弹性部件超长服役的苛刻要求。
帘线钢用于轮胎骨架的增强，需要通过多道次拉拔，被硬生生拉成0.20mm级的超细丝。然而，当强度突破4000MPa并向4700MPa级超高目标迈进时，钢材塑性会发生骤降。此时，索氏体化率不足与晶界渗碳体网状析出极易诱发拉拔断丝，成为制约巨高强帘线钢稳定产业化的主要技术死结。

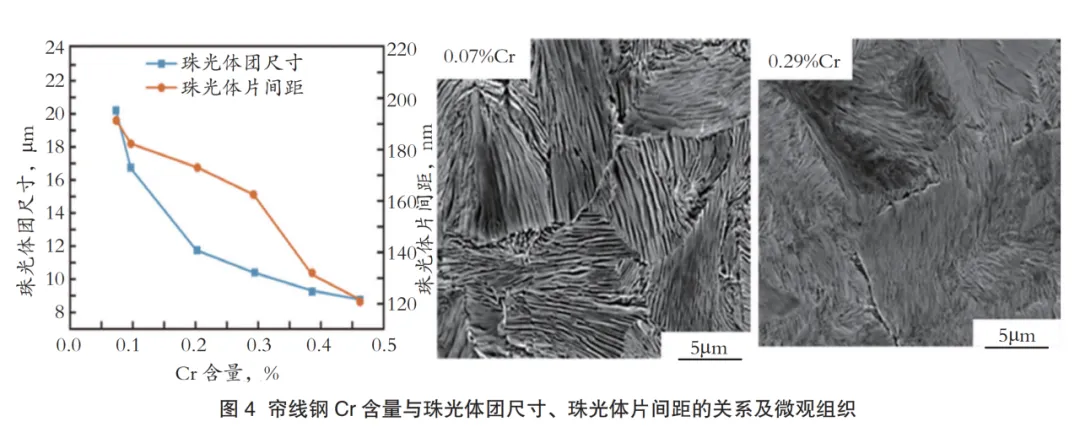

南钢在已有夹杂物、均质化和细晶化控制技术的基础上，进一步引入Cr合金化并实施严格的偏析控制。通过快速加热与精准速冷的多工序协同，成功细化了奥氏体晶粒，减小了珠光体团及片间距，从而有效抑制了网状渗碳体的生成，让高强度与高塑性达到了完美平衡。
核心成果指标：该工艺使钢材的索氏体化率突破90%。下游用户使用结果表明，该4700MPa级帘线钢拉拔至0.20mm超细丝时的断丝率低于0.2次/吨，其强度与塑性的匹配度达到了全球最高等级。
目前，南钢这一系列超高强长寿命特殊钢创新成果已实现了从材料研发到产业应用的全链条贯通。相关产品全面覆盖新能源车企头部阵营，并已批量供货给国内主流品牌及国际顶级主机厂供应链，以关键材料之力护航汽车产业自主可控与“双碳”目标。该项目不仅建成了国内领先的超高强长寿命特殊钢盘条技术体系，树立了特殊钢升级换代的新标杆，更累计授权发明专利16项，发表学术论文13篇，为行业技术进步注入了强劲动能。
扫一扫，关注我们公众号
